液晶型金屬管浮子流量計

1 簡介

金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

2 工作原理

浮子流量計的構造是在一根截面積自下而上逐漸擴大的椎形金屬管內，裝有一個能夠旋轉自如的由金屬或其他材質制成的轉子（或稱浮子），被測流體從金屬管底部流進，從頂部流出。

當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用：一是垂直向上的推動力，它等于流體流經轉子與錐形管間的環形截面積所產生的壓力差；另一個是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力，當流量加大使壓力差大于轉子凈重力時，轉子就上升，當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上，在金屬管外表面上刻有讀數，根據轉子的停留位置，讀出被測流體的流量。

3 特點

金屬轉子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬轉子流量計全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬轉子流量計帶有數據恢復，數據備份及掉電保護功能。

3 主要技術參數

指針和液晶雙顯示，帶瞬時和累計流量顯示 24v直流電供電，帶4~20mA電流信號輸出或者鋰電池供電，不帶遠傳信號輸出

測量范圍：水（20℃） 2.5-150000L/h

空氣（20℃，0.1013MPa）0.07-4000Nm3/h

量程比：10：1

精度：1.5/2.5

工作壓力：≤6.4MPa

工作溫度：-40 ～ 350℃（四氟-10 ～ 120℃）

環境溫度：-20 ～ 80℃

介質粘度：DN15≤5mPa.S

DN25 ～ DN150≤250mPa.S

管體材質：304,316L,內襯PTEF等

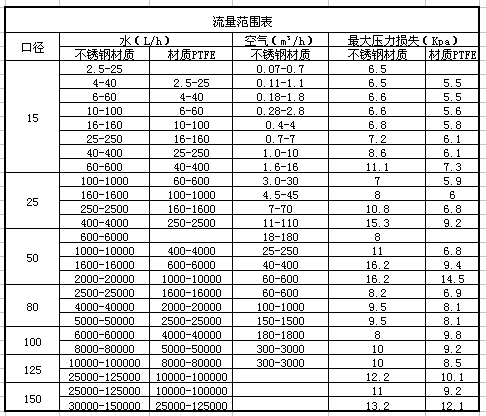

4 流量范圍表

5 注意事項

1 儀表安裝方向

安裝方向有水平安裝、垂直安裝兩種。水平安裝分為左進測出，右進測出。垂直安裝分為上進下出，下進上出。

2 用于污臟流體的安裝

應在儀表上游裝過濾器。帶有磁性耦合的金屬管浮子流量計用于可能含磁鐵性雜質流體時，應在儀表前裝磁過濾器。要保持浮子和錐管的清潔，特別是小口徑儀表，浮子潔凈程度明顯影響測量值。

3 脈動流的安裝

流動本身的脈動，如擬裝儀表位置的上游有往復泵或調節閥，或下游有大負荷變化等，應改換測量位置或在管道系統予以補救改進，如加裝緩沖罐；若是儀表自身的振蕩，如測量時氣體壓力過低，儀表上游閥門未全開，調節閥未裝在儀表下游等原因，應針對性改進克服，或改選用有阻尼裝置的儀表。

4 擴大范圍度的安裝

如果測量要求的流量范圍度寬，范圍度超過10時，可以在一臺儀表內放兩只不同形狀和重量的浮子，小流量時取輕浮子讀數，浮子到頂部后取重浮子讀數，范圍度可擴大到50-100。

5 要排盡液體用儀表內氣體

進出口不在直線的角型金屬浮子流量計，用于液體時注意外傳浮子位移的引申套管內是否殘留空氣，必須排盡；若液體含有微小氣泡流動時極易積聚在套管內，更應定時排氣。這點對小口徑儀表更為重要，否則影響流量示值明顯。

6 流量值做必要換算

若非按使用密度、粘度等介質參數向制造廠專門定制的儀表，液體用儀表通常以水標定流量，氣體儀表用空氣標定，定值在工程標準狀態。使用條件的流體密度、氣體壓力溫度與標定不一致時，要做必要換算。換算公式和方法各制造廠使用說明書都有詳述。

7 浮子流量計的校驗和標定

浮子流量計的校驗和標定液體常用標準表法、容積法和稱量法；氣體常用鐘罩法，小流量用皂膜法。國外有些制造廠的大宗產品已做到干法標定，即控制錐形管尺寸和浮子重量尺寸，間接地確定流量值，以降低成本，只對高精度儀表才坐實流標定。國內也有些制造廠嚴格控制錐形管起始點內徑和錐度以及浮子尺寸，實流校驗只起到檢查錐形管內表面質量。這類制造廠生產的儀表、錐形管和浮子已做成互換，毋需成套更換。浮子流量計采用標準表法校驗是一種高效率方法。
